همیشه افت فشار آب به معنای عملکرد ضعیف یا خراب شدن پمپ آب نیست. زانوها، سه راهی ها و انواع اتصالات در سیستم لوله کشی، مسیر حرکت آب را تغییر می دهند و همین تغییر مسیر می تواند جریان آب را با افت فشار قابل توجهی مواجه کند. بسیاری از ساختمان ها با وجود استفاده از لوله های استاندارد، تنها به دلیل طراحی اشتباه مسیر لوله کشی و استفاده بیش از حد از اتصالات، با مشکل کاهش فشار آب رو به رو می شوند.
شناخت دقیق تاثیر زانو و اتصالات بر افت فشار آب اهمیت زیادی در طراحی سیستم های آبرسانی ساختمان، تاسیسات صنعتی و حتی سیستم های آبیاری دارد. زمانی که آب در مسیر مستقیم حرکت می کند، مقاومت کمتری را تجربه خواهد کرد؛ اما هرگونه پیچ، انحراف یا تغییر جهت باعث ایجاد آشفتگی در جریان و کاهش انرژی سیال می شود. به همین دلیل، انتخاب نوع اتصال و تعداد آن ها می تواند بر عملکرد کل سیستم تاثیر بگذارد. در این مقاله، تاثیر زانو و اتصالات بر افت فشار آب را به صورت کامل بررسی می کنیم و به عواملی می پردازیم که باعث افزایش یا کاهش این افت فشار می شوند.
انواع لوله و اتصالات از برندهای مختلف
با بهترین قیمت، فقط با یک تماس

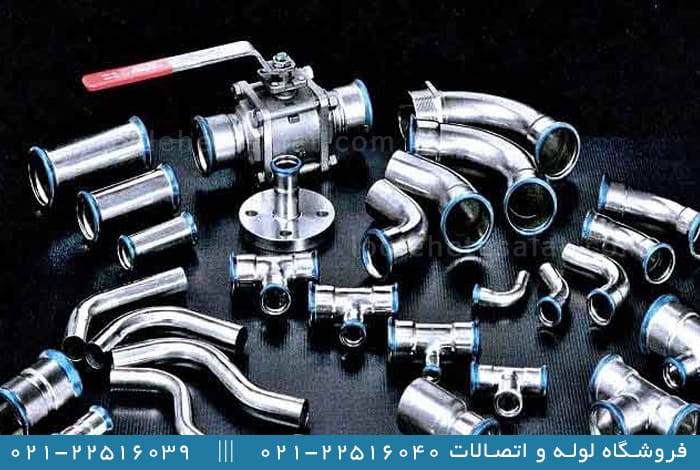

چرا زانو و اتصالات باعث افت فشار آب می شوند؟
در این بخش به تاثیر اتصالات و زانو در افت فشار می پردازیم تا با عملکرد آن ها بهتر آشنا شوید.
– تغییر مسیر جریان آب
اصلی ترین دلیل تاثیر زانو و اتصالات بر افت فشار آب، تغییر جهت حرکت سیال است. آب تمایل دارد در مسیر مستقیم حرکت کند. زمانی که یک زانو در مسیر قرار می گیرد، جریان مجبور به تغییر ناگهانی جهت می شود. این تغییر جهت باعث ایجاد آشفتگی، گردابه و اتلاف انرژی خواهد شد. هرچه زاویه تغییر مسیر بیشتر باشد، میزان افت فشار نیز افزایش پیدا می کند. به همین دلیل، زانوهای ۹۰ درجه معمولا افت فشار بیشتری نسبت به زانوهای ۴۵ درجه ایجاد می کنند.
– افزایش اصطکاک داخلی
اتصالات معمولا دارای ساختار داخلی متفاوتی نسبت به لوله هستند. برخی از آن ها دارای برجستگی، لبه یا قطر داخلی نامناسب هستند که باعث افزایش اصطکاک جریان آب می شود. زمانی که آب با این ناهمواری ها برخورد می کند، بخشی از انرژی خود را از دست می دهد. این موضوع در سیستم هایی با تعداد زیاد اتصال، تاثیر بسیار بیشتری خواهد داشت.
– ایجاد تلاطم در جریان
در لوله مستقیم، جریان آب معمولا به صورت یکنواخت حرکت می کند؛ اما در محل اتصالات، به خصوص سه راهی ها و زانوها، جریان دچار تلاطم می شود. این آشفتگی نه تنها فشار را کاهش می دهد، بلکه در بلند مدت می تواند باعث افزایش استهلاک سیستم نیز شود. تلاطم شدید حتی ممکن است صدا و لرزش در لوله ها ایجاد کند که یکی از نشانه های طراحی نامناسب شبکه لوله کشی است.
تاثیر انواع زانو بر افت فشار آب
همان طور که به آن اشاره کردیم، زانو زاویه های متفاوتی دارد که هرکدام تاثیر خاص خود را بر جریان آب می گذارند.
– زانوی ۹۰ درجه
زانوی ۹۰ درجه یکی از پرکاربردترین اتصالات در لوله کشی است، اما بیشترین تاثیر را نیز بر افت فشار آب دارد. تغییر ناگهانی جهت جریان در این نوع زانو باعث افزایش مقاومت موضعی می شود. در سیستم هایی که فشار آب اهمیت زیادی دارد، استفاده مکرر از زانوهای ۹۰ درجه می تواند عملکرد کل شبکه را مختل کند. به همین دلیل، مهندسان تاسیسات معمولا سعی می کنند تعداد این زانوها را کاهش دهند.
– زانوی ۴۵ درجه
زانوی ۴۵ درجه نسبت به مدل ۹۰ درجه افت فشار کمتری ایجاد می کند؛ زیرا تغییر جهت جریان به صورت ملایم تر انجام می شود. در بسیاری از پروژه های حرفه ای، به جای یک زانوی ۹۰ درجه از دو زانوی ۴۵ درجه استفاده می شود تا جریان آب نرم تر حرکت کند و انرژی کمتری از دست برود.
– زانوهای بلند یا Long Radius
این نوع زانوها دارای شعاع انحنای بیشتری هستند و آب در آن ها با تغییر مسیر تدریجی مواجه می شود. به همین دلیل، تاثیر زانو و اتصالات بر افت فشار آب در این مدل ها کمتر از زانوهای معمولی است. در سیستم های صنعتی و خطوط انتقال حساس، استفاده از زانوهای بلند یکی از روش های رایج برای کاهش افت فشار محسوب می شود.
تاثیر سایر اتصالات بر افت فشار آب
اتصالات دیگری مانند سه راهی ها و تبدیل ها وجود دارد که می توانند باعث افت فشار شوند.
– سه راهی ها
سه راهی ها یکی از مهم ترین عوامل ایجاد افت فشار موضعی هستند. زمانی که جریان آب در چند مسیر تقسیم می شود، بخشی از انرژی خود را از دست می دهد. اگر طراحی شبکه به درستی انجام نشود، استفاده بیش از حد از سه راهی ها می تواند باعث کاهش شدید فشار در نقاط انتهایی سیستم شود.
– تبدیل ها
تبدیل ها برای تغییر قطر لوله استفاده می شوند. اگر این تغییر قطر ناگهانی باشد، جریان آب دچار آشفتگی می شود و افت فشار افزایش پیدا می کند. تبدیل های تدریجی عملکرد بهتری دارند و تاثیر کمتری بر کاهش فشار آب می گذارند.
– شیرآلات و اتصالات کنترلی
شیرهای فلکه، شیر یک طرفه و سایر تجهیزات کنترلی نیز در ایجاد افت فشار نقش دارند. هرچه مسیر عبور آب محدودتر باشد، مقاومت بیشتر خواهد شد. در برخی موارد، حتی نیمه باز بودن شیر می تواند افت فشار قابل توجهی ایجاد کند.
عوامل موثر بر میزان تاثیر زانو و اتصالات بر افت فشار آب
هنگام لوله کشی باید به عواملی که باعث افت فشار می شوند توجه کرد.
– تعداد اتصالات
هرچه تعداد زانوها و اتصالات بیشتر باشد، افت فشار نیز بیشتر می شود. به همین دلیل، طراحی مسیرهای ساده و مستقیم اهمیت زیادی دارد.
برخی از سیستم های غیراصولی دارای تعداد زیادی اتصال غیرضروری هستند که تنها باعث کاهش راندمان شبکه می شوند.
– قطر لوله
قطر لوله تاثیر مستقیمی بر میزان افت فشار دارد. در لوله های باریک، سرعت جریان بیشتر می شود و تاثیر زانو و اتصالات بر افت فشار آب شدیدتر خواهد بود. استفاده از قطر مناسب می تواند تا حد زیادی اثر منفی اتصالات را کاهش دهد.
– جنس لوله و اتصالات
سطح داخلی لوله و اتصالات باید صاف و یکنواخت باشد. لوله های زبر یا اتصالات بی کیفیت اصطکاک بیشتری ایجاد می کنند و باعث افت فشار بالاتر می شوند. اتصالات استاندارد معمولا طراحی داخلی بهینه تری دارند و جریان آب را بهتر هدایت می کنند.
– سرعت جریان آب
هرچه سرعت حرکت آب بیشتر باشد، افت فشار ناشی از اتصالات نیز افزایش پیدا می کند. در سرعت های بالا، تلاطم بیشتری در محل زانوها ایجاد می شود و انرژی بیشتری از بین می رود. به همین دلیل، در طراحی سیستم های بزرگ، سرعت مجاز جریان به دقت محاسبه می شود.
تاثیر زانو و اتصالات بر افت فشار آب یکی از مهم ترین موضوعات در طراحی سیستم های لوله کشی است. هر تغییر مسیر، هر اتصال و هر مانع کوچک می تواند بخشی از انرژی جریان آب را کاهش دهد. زانوهای تند، سه راهی های متعدد و اتصالات غیراستاندارد از مهم ترین عوامل افت فشار محسوب می شوند.
در مقابل، استفاده از طراحی اصولی، انتخاب اتصالات استاندارد، کاهش تعداد زانوها و استفاده از زانوهای مناسب می تواند عملکرد شبکه را بهبود دهد و فشار آب را در سطح مطلوب نگه دارد. در نهایت، یک سیستم لوله کشی موفق تنها به کیفیت لوله ها وابسته نیست؛ بلکه نحوه استفاده از اتصالات و طراحی مسیر جریان نیز نقش تعیین کننده ای در راندمان و کیفیت عملکرد آن دارد.
