زمانی که دو لوله از دو تولیدکننده در کشورهای مختلف را به یکدیگر متصل میکنید و می بینید که بدون هیچ مشکلی با یکدیگر تطابق دارند، به دلیل استاندارد قطر اسمی DN است بسیاری از مشکلات طراحی، نصب و حتی افت فشار در سیستم های پایپینگ زمانی رخ می دهد که مفهوم قطر اسمی به درستی درک نشده باشد. به همین دلیل، شناخت دقیق قطر اسمی DN در لوله نه تنها برای مهندسان و تکنسین ها، بلکه برای خریداران تجهیزات صنعتی و فعالان حوزه تاسیسات نیز ضروری است.
در سیستم های لوله کشی صنعتی، انتقال سیالات تنها به انتخاب جنس لوله وابسته نیست. قطر، ضخامت، فشار کاری و استانداردهای ابعادی همگی در عملکرد نهایی نقش دارند. در این میان، قطر اسمی DN یکی از مهم ترین شاخص هایی است که برای دسته بندی و انتخاب لوله ها استفاده می شود. در این مقاله قصد داریم به معرفی کامل این مسئله بپردازیم تا شناخت کاملی از قطع اسمی DN و اهمیت آن به دست آورید.
انواع لوله و اتصالات از برندهای مختلف
با بهترین قیمت، فقط با یک تماس
معرفی قطر اسمی DN در لوله
عبارت DN مخفف عبارت فرانسوی Diameter Nominal به معنای قطر اسمی است. این استاندارد برای مشخص کردن سایز تقریبی لوله ها و اتصالات به کار می رود و در بسیاری از استانداردهای بین المللی مانند ISO و DIN مورد استفاده قرار دارد. نکته مهم این است که قطر اسمی، اندازه واقعی قطر داخلی یا خارجی لوله نیست. در واقع، DN یک عدد استاندارد شده برای نام گذاری لوله ها محسوب می شود تا تولیدکنندگان و مصرف کنندگان بتوانند بدون توجه به ضخامت دیواره یا استاندارد ساخت، درباره اندازه لوله به یک زبان مشترک برسند.
دلیل و مزایای استفاده از قطر اسمی DN در لوله ها
در گذشته، تفاوت استانداردهای تولید در کشورهای مختلف باعث ایجاد مشکلات متعددی در پروژه های صنعتی می شد. ممکن بود دو لوله با اندازه ظاهرا یکسان، در عمل قابلیت اتصال به یکدیگر را نداشته باشند. ایجاد سیستم DN به حل این مشکل کمک کرد. استفاده از قطر اسمی DN در لوله مزایای مهمی دارد که در ادامه به آن ها می پردازیم.
– ایجاد استاندارد جهانی
DN باعث می شود مهندسان در هر نقطه از جهان بتوانند ابعاد لوله ها را بدون ابهام مشخص کنند. این موضوع در پروژه های بین المللی اهمیت بسیار بالایی دارد.
– سهولت در انتخاب اتصالات
اتصالات، فلنج ها، شیرآلات و تجهیزات پایپینگ بر اساس قطر اسمی طراحی می شوند. بنابراین انتخاب قطعات سازگار ساده تر خواهد بود.
– کاهش خطا در طراحی
وقتی تمامی اجزای سیستم بر اساس DN انتخاب شوند، احتمال ناسازگاری ابعادی به شدت کاهش پیدا می کند.
– هماهنگی با استانداردهای صنعتی
بسیاری از استانداردهای معتبر جهانی از سیستم DN استفاده می کنند و همین موضوع باعث شده این روش به یک زبان مشترک صنعتی تبدیل شود.

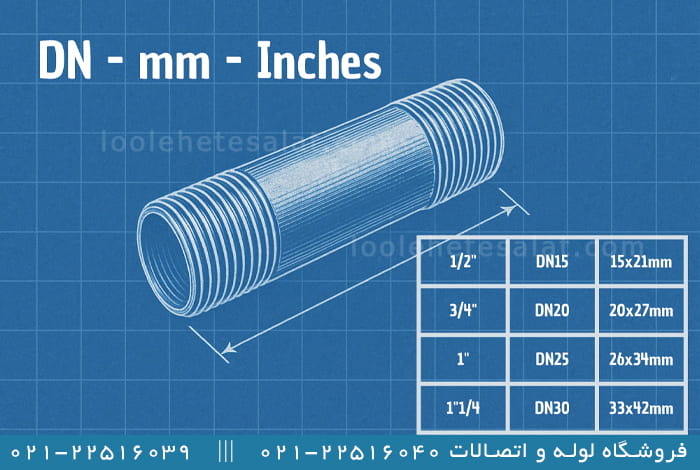

تفاوت قطر اسمی DN با قطر واقعی لوله
یکی از مهم ترین موضوعاتی که باید درک شود، تفاوت میان قطر اسمی و قطر واقعی است. بسیاری تصور می کنند عدد DN همان قطر دقیق لوله است، در حالی که این برداشت اشتباه است. لوله ها معمولا سه نوع قطر دارند.
- قطر خارجی: فاصله بین دو سطح بیرونی لوله است. این اندازه معمولا ثابت باقی می ماند.
- قطر داخلی: فضای عبور سیال را مشخص می کند و به ضخامت دیواره وابسته است.
- قطر اسمی: یک مقدار قراردادی و استاندارد است که برای طبقه بندی لوله ها استفاده می شود.
به عنوان مثال، ممکن است دو لوله با DN یکسان دارای قطر داخلی متفاوت باشند، زیرا ضخامت دیواره آن ها متفاوت است.
ارتباط DN با ضخامت لوله
ضخامت دیواره لوله نقش مهمی در تعیین قطر داخلی دارد. هرچه ضخامت بیشتر باشد، قطر داخلی کاهش پیدا می کند. با این حال، قطر اسمی ممکن است ثابت بماند. این موضوع به ویژه در لوله های تحت فشار اهمیت زیادی دارد. برای مثال، دو لوله DN100 می توانند Schedule متفاوتی داشته باشند؛ یکی برای فشار پایین و دیگری برای فشار بالا طراحی شده باشد. در چنین شرایطی، اگرچه هر دو لوله دارای قطر اسمی یکسان هستند، اما قطر داخلی واقعی آن ها متفاوت خواهد بود.
تفاوت DN و NPS در لوله ها
در بسیاری از پروژه ها، علاوه بر DN با اصطلاح NPS نیز مواجه می شویم. NPS مخفف Nominal Pipe Size است و بیشتر در استانداردهای آمریکایی استفاده می شود. تفاوت اصلی این دو سیستم در واحد اندازه گیری آن ها است.
- DN بر اساس میلی متر بیان می شود.
- NPS بر اساس اینچ تعریف می شود.
برای مثال:
- DN50 تقریبا معادل NPS 2 است.
- DN100 تقریبا معادل NPS 4 محسوب می شود.
با وجود تفاوت ظاهری، هر دو سیستم هدف مشترکی دارند و آن، استانداردسازی اندازه لوله ها است.

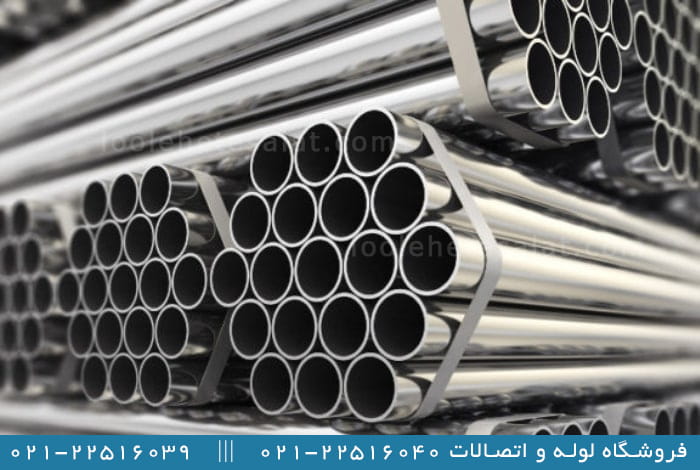

اهمیت قطر اسمی DN در طراحی سیستم های پایپینگ
در طراحی شبکه های انتقال سیالات، انتخاب صحیح قطر لوله تاثیر مستقیمی بر عملکرد سیستم دارد. استفاده نادرست از قطر اسمی می تواند مشکلات متعدد زیر را ایجاد کند.
– تاثیر بر دبی جریان
هرچه قطر داخلی بیشتر باشد، حجم بیشتری از سیال عبور می کند. انتخاب اشتباه DN ممکن است باعث کاهش راندمان انتقال شود.
– کنترل افت فشار
در سیستم های طولانی، افت فشار اهمیت بالایی دارد. قطر نامناسب می تواند باعث افزایش مقاومت جریان شود.
– کاهش هزینه های انرژی
انتخاب صحیح قطر اسمی DN در لوله به کاهش مصرف انرژی پمپ ها و تجهیزات کمک می کند.
– افزایش ایمنی سیستم
در خطوط انتقال مواد خطرناک یا تحت فشار، انتخاب درست DN نقش مهمی در جلوگیری از حوادث صنعتی دارد.
نحوه خواندن سایز DN روی لوله ها
معمولا روی بدنه لوله یا در مشخصات فنی، اطلاعات مختلفی درج می شود. یکی از این اطلاعات، عدد DN است. این اعداد نشان دهنده رده اسمی لوله هستند و به مهندسان کمک می کنند تجهیزات سازگار را انتخاب کنند. در بسیاری از موارد، در کنار DN اطلاعات دیگری مانند Schedule، جنس لوله و استاندارد ساخت نیز ذکر می شود.
اشتباهات رایج درباره قطر اسمی DN در لوله
درک نادرست مفهوم DN می تواند باعث بروز خطاهای فنی شود. برخی از رایج ترین اشتباهات شامل موارد زیر می شود.
- برابر دانستن DN با قطر داخلی: این تصور اشتباه است، زیرا قطر داخلی به ضخامت لوله وابسته است.
- بی توجهی به استاندارد ساخت: ممکن است دو لوله با DN یکسان اما استانداردهای متفاوت، ابعاد واقعی متفاوتی داشته باشند.
- انتخاب تجهیزات بدون بررسی Schedule: صرفا دانستن DN برای انتخاب تجهیزات کافی نیست و باید ضخامت دیواره نیز بررسی شود.
چگونه قطر اسمی مناسب انتخاب می شود؟
انتخاب قطر مناسب فرآیندی تخصصی است و به عوامل مختلفی بستگی دارد.
- نوع سیال: ویسکوزیته، دما و خورندگی سیال بر انتخاب قطر تاثیر دارند.
- فشار کاری: هرچه فشار بیشتر باشد، ممکن است نیاز به ضخامت بالاتر وجود داشته باشد.
- دبی مورد نیاز: حجم عبور سیال یکی از مهم ترین عوامل تعیین کننده DN است.
- طول مسیر: در مسیرهای طولانی، افت فشار افزایش پیدا می کند و ممکن است نیاز به قطر بزرگ تر باشد.
آیا قطر اسمی DN فقط برای لوله فلزی استفاده می شود؟
خیر. سیستم DN محدود به لوله های فلزی نیست و در انواع لوله های زیر کاربرد دارد. با این حال، روش تعیین ابعاد واقعی ممکن است در هر نوع لوله متفاوت باشد.
- لوله های پلی اتیلن
- لوله های PVC
- لوله های استیل
- لوله های چدنی
- لوله های مسی
شناخت دقیق قطر اسمی DN در لوله یکی از پایه ای ترین موضوعات در صنعت پایپینگ و تاسیسات محسوب می شود. DN یک استاندارد قراردادی برای نام گذاری سایز لوله هاست و نباید با قطر واقعی اشتباه گرفته شود. این سیستم باعث هماهنگی میان تجهیزات، کاهش خطاهای طراحی و افزایش ایمنی در پروژه های صنعتی می شود. درک تفاوت میان قطر اسمی، قطر داخلی و قطر خارجی، به مهندسان و خریداران کمک می کند انتخاب دقیق تری داشته باشند و از مشکلات اجرایی جلوگیری کنند. همچنین توجه به عواملی مانند ضخامت دیواره، فشار کاری و استاندارد ساخت در کنار DN، برای طراحی صحیح سیستم ضروری است.
